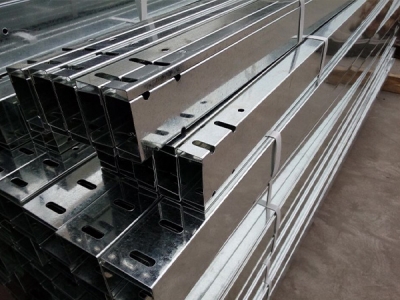

镀锌桥架

化工车间环境复杂，存在腐蚀性物质、易燃易爆气体等，电缆桥架安装需格外谨慎，以下是安装要点：

安装前准备

• 现场勘察：详细了解化工车间的布局、设备位置、工艺流程以及电缆走向等情况。确定电缆桥架的最佳路由，避免与工艺管道、设备等发生冲突。同时，要考虑车间内的腐蚀性物质、温度、湿度等环境因素，为选择合适的桥架材质和防护措施提供依据。
• 材料与设备检查：对电缆桥架及其附件的规格、型号、数量进行核对，确保符合设计要求。检查桥架的外观质量，如有无变形、裂纹、防腐涂层损坏等情况。对安装所需的工具和设备进行检查和调试，确保其性能良好、安全可靠。
• 人员培训：对参与安装的施工人员进行专业培训，使其熟悉化工车间的安全规定和电缆桥架的安装要求。培训内容包括安装工艺、操作规程、安全注意事项等，提高施工人员的技术水平和安全意识。

桥架选型与安装位置确定

• 桥架选型：根据化工车间的环境特点，选择合适材质的电缆桥架。如在有强腐蚀性介质的环境中，应选用玻璃钢桥架或经过特殊防腐处理的金属桥架；在易燃易爆场所，需选用具有防火、防爆性能的桥架。同时，要根据电缆的数量、规格和重量，确定桥架的型号和尺寸。
• 安装位置确定：电缆桥架应安装在远离腐蚀性介质排放源、热源和机械损伤的地方。桥架的安装高度应符合设计要求，一般水平敷设时距地高度不宜低于2.5m，垂直敷设时距地1.8m以下部分应加金属盖保护。桥架与各种管道的净距应满足相关规定，与一般工艺管道平行敷设时不小于400mm，与有腐蚀性液体管道平行敷设时不小于500mm等。

支架安装

• 支架制作：支架应根据桥架的形式、尺寸和荷载要求进行制作，确保其强度和稳定性。支架的材质一般选用钢材，制作完成后应进行防腐处理，如刷防锈漆等。
• 支架安装间距：电缆桥架水平敷设时，支撑跨距一般为1.5 - 3m；垂直敷设时，固定点间距不宜大于2m。在桥架的转弯处、分支处、终端处等位置，应适当增加支架的数量，以保证桥架的稳定性。
• 支架安装方式：支架可采用膨胀螺栓固定在混凝土结构上，或焊接在钢结构上。采用膨胀螺栓固定时，应选择合适的螺栓规格和钻孔深度，确保固定牢固；焊接时，焊缝应饱满、无虚焊、漏焊等缺陷，并进行防腐处理。

桥架安装

• 桥架连接：桥架的连接应牢固可靠，连接板的螺栓应拧紧，螺母应位于桥架的外侧。非镀锌桥架间连接板的两端应跨接铜芯接地线，接地线最小允许截面积不小于4mm²；镀锌桥架间连接板的两端可不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
• 桥架转弯与分支：桥架的转弯处应采用合适的弯头连接，弯头的弯曲半径应不小于桥架内电缆的最小允许弯曲半径。桥架的分支处应采用三通或四通等连接件，确保电缆的顺利通过。
• 桥架接地：金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接，以保证桥架的电气连续性和安全性。

电缆敷设

• 电缆敷设顺序：应按照设计要求和电缆的用途、电压等级等进行分类敷设，先敷设高压电缆，后敷设低压电缆；先敷设动力电缆，后敷设控制电缆。
• 电缆固定：电缆在桥架内应排列整齐，每隔一定距离应进行固定，防止电缆在运行过程中发生晃动和移位。固定电缆的间距应根据电缆的类型、规格和桥架的形式等确定，一般水平敷设时不宜大于1m，垂直敷设时不宜大于1.5m。
• 电缆弯曲半径：电缆的弯曲半径应符合规定要求，一般交联聚乙烯绝缘电缆的弯曲半径不小于电缆外径的15倍，聚氯乙烯绝缘电缆的弯曲半径不小于电缆外径的10倍。

安装后检查与测试

• 外观检查：检查电缆桥架的安装是否牢固、整齐，桥架的连接部位是否紧密，防腐涂层是否完好。检查电缆的敷设是否整齐、固定是否牢固，电缆的标识是否清晰、准确。
• 电气性能测试：对电缆进行绝缘电阻测试、耐压试验等电气性能测试，确保电缆的性能符合要求。测试结果应记录在案，作为工程验收的依据。
• 防护措施检查：检查电缆桥架的防火、防腐、防爆等防护措施是否到位，如防火封堵是否严密、防腐涂层是否完整、防爆密封是否良好等。
