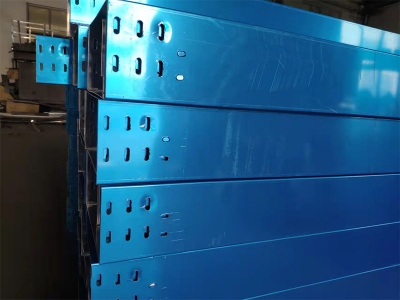

镀锌桥架

不同电压等级的电缆桥架敷设方案存在一定差异，以下为你详细介绍：

1kV以下电缆

• 敷设前准备
  • 绝缘测试：用1kV摇表摇测线间及对地的绝缘电阻，其值应不低于10MΩ。
  • 材料检查：对电缆规格、型号、截面、电压等级等进行详细检查，确保均符合设计要求，外观无扭曲、铠装无锈蚀、无机械损伤，光泽光明无皱折和扭曲现象。
• 敷设过程
  • 敷设方式：可采用人力或机械牵引。电缆应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
  • 分层要求：不同等级电压的电缆应分层敷设，1kV以下电缆若与其他电压等级电缆同桥架敷设时，应安排在合适层位，通常相对高压电缆在下层。
  • 固定要求：电缆首尾两端转弯两侧及每隔5 - 10m处设固定点；沿桥架敷设穿过楼板时，预留通洞，敷设完后应将洞口用防火材料堵死；在超过45°倾斜敷设或垂直敷设时，应在每个支架上进行固定（间距2m），交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路。

1 - 10kV电缆

• 敷设前准备
  • 耐压试验：除进行绝缘测试外，可能还需进行耐压试验，确保电缆绝缘性能良好。
  • 路径规划：根据电缆走向和现场实际情况，合理规划桥架路径，避免与其他设备、管线交叉或重叠。
• 敷设过程
  • 桥架选择：选择合适规格和材质的桥架，确保其承载能力和防腐性能满足要求。
  • 分层敷设：与其他电压等级电缆分层敷设，保持一定的层间距离，如与控制电缆桥架间不应小于0.2m，与弱电电缆桥架间不应小于0.5m（如有屏蔽盖板可减至0.3m）。
  • 弯曲半径：严格按照电缆允许弯曲半径进行敷设，一般交联聚乙烯绝缘电缆的弯曲半径不小于电缆外径的15倍。
  • 固定间距：水平敷设时，支撑跨距一般为1.5 - 3m；垂直敷设时，固定点间距不大于2m。

10kV以上电缆

• 敷设前准备
  • 详细设计：进行详细的电缆敷设设计，包括桥架的布局、走向、支撑方式等，确保满足电缆敷设要求。
  • 设备检查：对电缆敷设所需的设备，如电缆盘、牵引机、滑轮等进行全面检查和调试，确保其性能良好。
• 敷设过程
  • 专业施工：由专业的施工队伍进行敷设，施工人员应具备丰富的经验和专业知识。
  • 机械牵引：通常采用机械牵引的方式进行敷设，控制牵引速度和张力，避免电缆受到损伤。
  • 防火隔离：在电缆桥架穿越楼板、墙壁等部位，应采取严格的防火隔离措施，防止火灾蔓延。
  • 标识设置：在电缆两端、拐弯处、交叉处和每隔一定距离设置明显的标识牌，注明电缆的型号、规格、起点、终点等信息。
